STM8AF6266TCX 전자적 IC 칩 마이크로컨트롤러 STM8A 8비트
STM8AF6266TCX 전자적 IC 칩
,STM8AF6266TCX
,8비트 IC 마이크로컨트롤러
STM8AF6266TCX 전자적 IC 칩 마이크로컨트롤러 STM8A 8비트
STM8AF6266TCX IC 마이크로컨트롤러 STM8A 8비트
제품 설명
STM8AF6266TCX 자동차 AEC-Q100 STM8A 마이크로컨트롤러 IC 8-비트 16MHz 32KB 플래시 32LQFP
STM8AF6246, STM8AF6248, STM8AF6266과 STM8AF6268 자동차 8비트 마이크로컨트롤러는 순간의 프로그램 메모리와 통합된 실제 데이터 EEPROM의 16 에서 32 까지의 키로바이트를 제공합니다. 그들은 STM8S 시리즈와 STM8AF 시리즈 8비트 마이크로컨트롤러 참고 매뉴얼 (RM0016)에서 매체 밀도 STM8A 장치로서 언급됩니다.
STM8A 제품 라인의 모든 기기는 다음과 같은 혜택을 제공합니다 : 기약 시스템 비용, 성능과 견고성, 짧은 개발 주기와 제품 수명.
시스템 비용은 Ｋ가 /가 내부 클럭 발진기와 감사원과 브라운-아웃 리세트로 순환과 높은 시스템 통합 수준을 없애라고 쓴 최고 300까지 통합된 실제 데이터 EEPROM의 덕택으로 감소됩니다.
장치 성능은 강건한 입출력과 독립적인 감시 (분리된 클럭 소스와 함께)과 시계 보안 시스템을 포함하는 최고 16까지 마하즈 CPU와 강화된 특성의 클럭 주파수에 의해 보증됩니다.
짧은 개발 주기는 적합한 핀 배치, 메모리 맵과 모듈 주변 기기와 공통 군 제품 구조를 가로질러 적용 확장성으로 인해 보증됩니다. 완전 문서화는 개발 도구 중에서 광범위한 선택으로 제공됩니다.
제품 수명은 5번 Ｖ 운영 공급에 대한 3.3 Ｖ와 자동차 애플리케이션을 위한 최고 기술의 기술에서 만들어지는 그들의 선진 핵심의 덕택으로 STM8A 가정에서 보증됩니다.
STM8A와 ST7 마이크로컨트롤러가 인 모두는 STVD /를 포함하는 똑같은 도구에 의해 STVP 개발 환경, 스타이스 경쟁자와 저비용, 제 3자 인서큐트 디버깅 툴을 지원했습니다.
STM8AF6266TCX의 상술
| 범주 | 집적 회로 (ICs) 내장됩니다 마이크로컨트롤러 |
| 시리즈 | 자동차, AEC-Q100, STM8A |
| 제품 상태 | 전혀 새로운 디자인을 위해 |
| 핵심 프로세서 | STM8A |
| 핵심 사이즈 | 8-비트 |
| 속도 | 16MHz |
| 연결성 | I2C, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 25 |
| 프로그램 메모리 규모 | 32KB (32K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | 1K Ｘ 8 |
| RAM 사이즈 | 2K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 3V ~ 5.5V |
| 데이터 변환기 | 자동 예금기 7x10b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 32-LQFP |
| 공급자 소자 패키지 | 32-lqfp (7x7) |
특징
오우 AEC-Q10x는 자격을 주었습니다
오우 핵심
- 맥스 프크푸 : 16 마하즈
- 하버드 구조와 3 스테이지 파이프 라인과 진보적 STM8A 핵심
- 평균 1.6은 산업 표준 기준을 위해 16 마하즈 프크푸에 10 MIPS의 결과가 되는 / 교육을 순환시킵니다
오우 메모리
- 순간의 프로그램 메모리 : 16 내지 32 키로바이트 플래시 ; 1 크사이클 'Ｃ 뒤에 55에 있는 자료 보유 20년
- 데이터메모리 : 0.5 1 키로바이트 실제 데이터 EEPROM에 ; 내구성 300 크사이클
- 세게 부딪치세요 : 2 키로바이트
오우 클럭 관리
- 외부 시계 입력과 저전력 공진자 진동자
- 내부, 사용자 다듬을수 있는 16 마하즈 RC와 저전력 128 킬로 헤르츠 RC 발진기
- 클럭 감시 장치와 시계 보안 시스템
오우 리셋과 공급 관리
- 기다립니다, 사용자 정의할 수 있는 클럭 게이팅과 / 자동 가동 / 중지 저-전력 모드
- 저소모 전원 연결과 전력 강하 리셋
오우 인터럽트 관리
- 32개 벡터와 형성된 인터럽트 제어장치
- 최고 34까지 외부는 5개 벡터에 중단합니다
오우 타이머들
- 최고 3까지 캡콤과 PWM 타이머들이 각각 (IC, OC 또는 PWM)를 보내는 최고 2까지 다용도의 16비트
- 고급 컨트롤 타이머 : 16비트, 4개 캡콤 채널, 3개의 상보 출력, 부동 시간 삽입과 탄력적 동기화
- 8비트 프리스케일러와 8비트 AR 기초 타이머
- 자동 가동 타이머
- 윈도우와 독립적 감시 타이머들
오우 통신 인터페이스
- LINUART
- 자동 재동기화와 LIN 2.2 순응하는, 마스터 / 종속 모드
- 8 메가비트 / Ｓ 또는 fMASTER/2에 달하는 SPI 인터페이스
- 위로 I2C 인터페이스 400 Kbit / Ｓ와의
오우 아날로그-디지털 변환기 (ADC)
- 10 비트 정확도, 2LSB 화요일 정확도, 2LSB 화요일 선형성 ADC와 개별적 데이터 버퍼와 최고 10까지 다중 채널
- 아날로그 감시기, 스캔과 연속 시료 채취 방식
오우 I/Os
- 10 HS I/Os를 포함하는 최고 38까지 사용자 핀
- 전류 주입에 반대하여 면역성인 대단히 강건한 입출력 설계
오우 작동 온도 최고 150까지 'Ｃ
오우 자격은 AEC-Q100 목사 Ｇ에 따릅니다

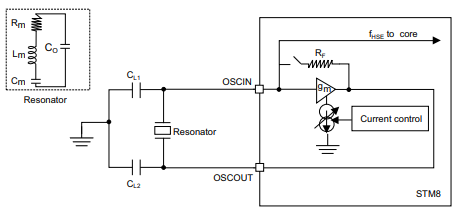

HSE 진동자 회로도
원형
우리의 회사는 제품의 각각 뱃치가 원래 공장에서 발생한다는 것을 보증하고, 원본 라벨과 전문적 검사 기관 보고서를 제공할 수 있습니다.
프라이스
우리는 협상 뒤에 다양한 인용 채널을 제공하고, 명령 계약을 맺습니다.
거래
통신과 합의 뒤에, 우리는 지불을 배열하기 위해 당신을 안내할 것입니다.
배달 주기
같은 날에 배달이 5-12 근무일 일반적으로 조금 유행 동안 연기될 수 있습니다, 우리가 전체 과정을 뒤따를 것입니다.
수송
우리는 당신의 국가에 따라 적절한 운송 모드를 선택할 것입니다.
패키징
당신과의 통신 뒤에, 우리는 안전한 현물 인도를 보증하기 위해 중량의 상품에 따라 적절한 패키징 방법을 선택할 것입니다.
